等级：下士
头衔：未定义
帖数：101
金钱：383
Y 币：0
|
|
{收藏} 楼主 信息 | 留言 | QQ | Email | 主页 | 编辑 | 引用
翡翠鉴定的谎言
转载自微信公众号：华夏古翡翠交流中心 余念忠
鉴定机构的第一道关用的10倍放大镜，是很初级的水平。10倍或者20倍的玩意儿，用于鉴定翡翠只能是毛估估看看表面有无纹线。至于有什么纹，这样的倍数是看不清理所以然的。
不过，鉴定人员的心里已经有着B、B+C的概念，一旦看见有纹，姑且先入为主来个初检归类，方便后面40倍体视镜复检定调。求鉴者需要仰视的鉴定机构，拿这样的初级水平给消费者看，未免低估了消费者的容忍度。也许初检归类在机构内部很重要，可以让以后所有项目的鉴定同事们，。有一个对号入座的概念，玩数字游戏可以更轻松一点。笔者认为，这第一道关是个摆设，对决定翡翠的真假毫无作用。因为，后面的40倍体视镜尚且不能看清的东西，那么10倍20倍的玩意儿能看到什么？
有读者要说了，看到酸腐蚀沟渠纹！鉴定证书上就是这样写的。果真如此吗？40倍的分辨率，就能看清是酸腐蚀而下定义？
实际上，读者只能是根据证书上写什么就当什么。目前为止，很多人没有机会看到什么沟渠纹，真相一直被笼罩在神秘的感觉之中。
下面的三图，就是翡翠表面常见的沟坑现象。

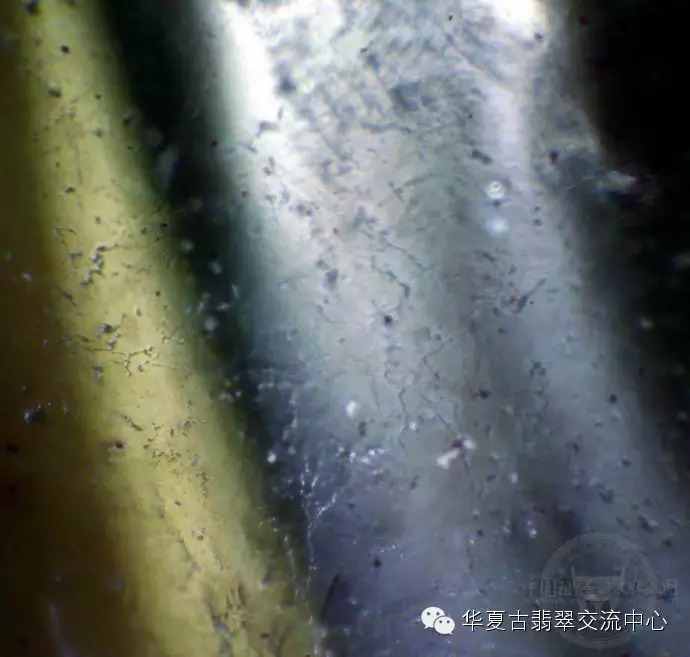

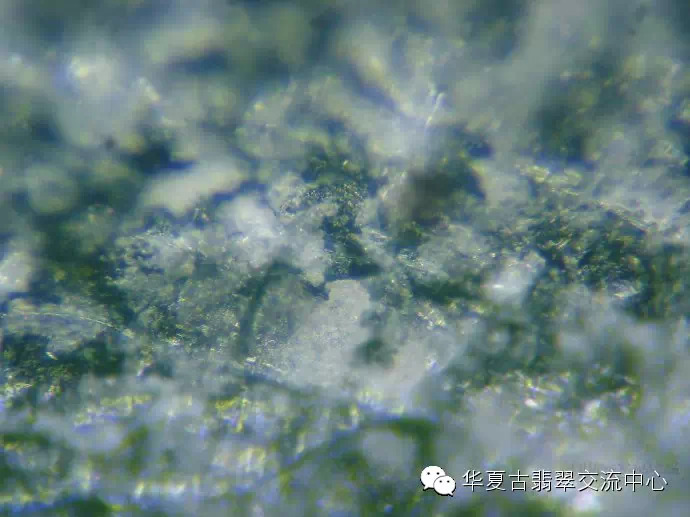

凹坑看上去有浓浓的绿色

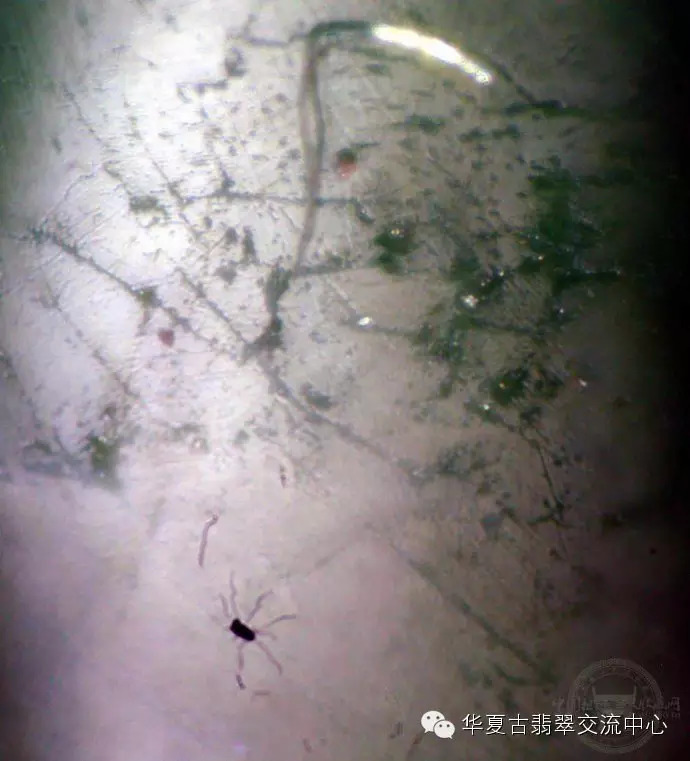

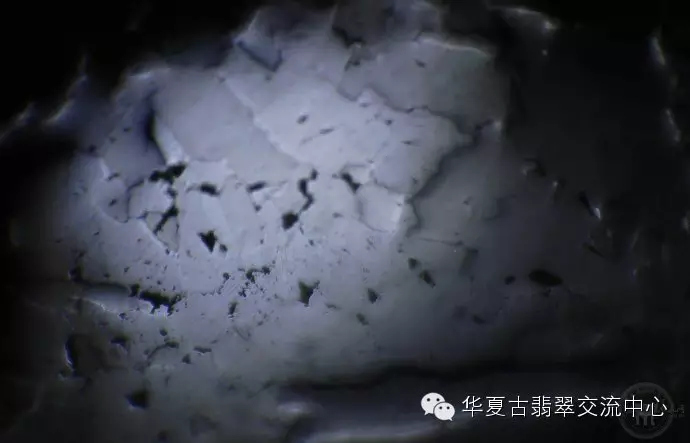

 除了沟纹，还有凹坑，

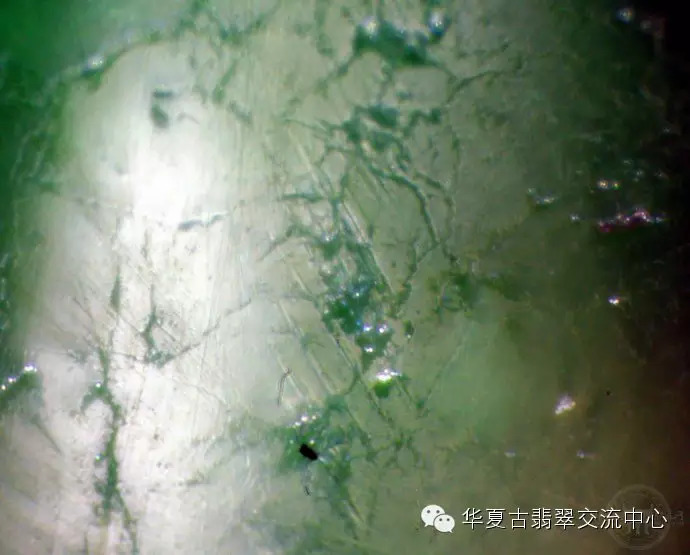

此图沟坑布满表面
沟坑现象被称为酸腐蚀沟渠纹，按照B货、B+C货的学术理论，翡翠矿石经过强酸、强碱的处理，使之达到一个理想的状态，即内部千疮百孔，外部沟壑成网。
这个理想状态为充填颜色和充填树脂敞开了通道。翡翠鉴定机构的鉴定者们，遵循这个逻辑，用40倍的镜头捕捉到了可以对号入座的表象。
以上三图的沟坑现象，正是被当做酸腐蚀沟渠纹来看的一个表象。图一的沟坑中还有浓浓的绿色，（原图绿色更清晰，为发帖子改变像素后，失真很大）。让人觉得，颜色通过沟坑裂隙深入到内部，那个“表面结构被破坏，颜色呈网状分布”的说词者一定是自信满满，现场发现和学术理论完美结合，充填颜色还真有那么回事。且慢，究竟是怎么回事，有劳读者耐心继续看。

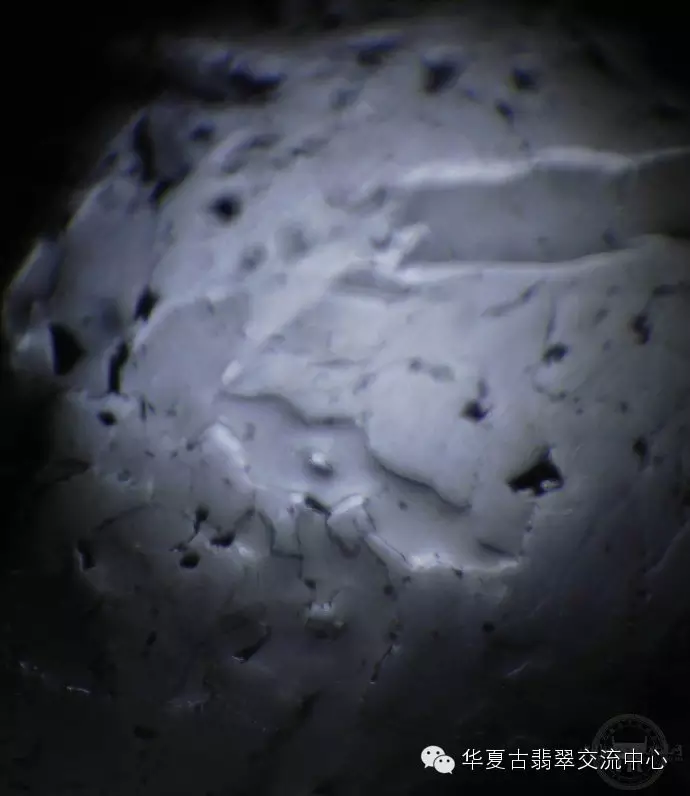

在表象为绿色沟坑的图像后，请再看下图。当显微镜的分辨率大幅度提高时，我们看到的沟坑是极其浅表性的，除了沟坑处看到绿色外，没有沟坑的的完好表面底下，也是绿色的。
于是，就产生了不可思议的悖论：
悖论一、完好的表面底下的绿色，和沟坑处的绿色一致，这颜色是通过什么渠道进入的？
悖论二、在浅表性的沟渠纹最底面，可以看清的是翡翠本身的粒状结构完好无损，并不见浅表性的沟渠纹有往翡翠内部继续漫延的迹象。不仅如此，沟渠纹的中间，还看到金黄色的金云母颗粒。为什么强酸强碱能将翡翠掏空成粉玉，却还能放过最表面的这些金云母晶体?

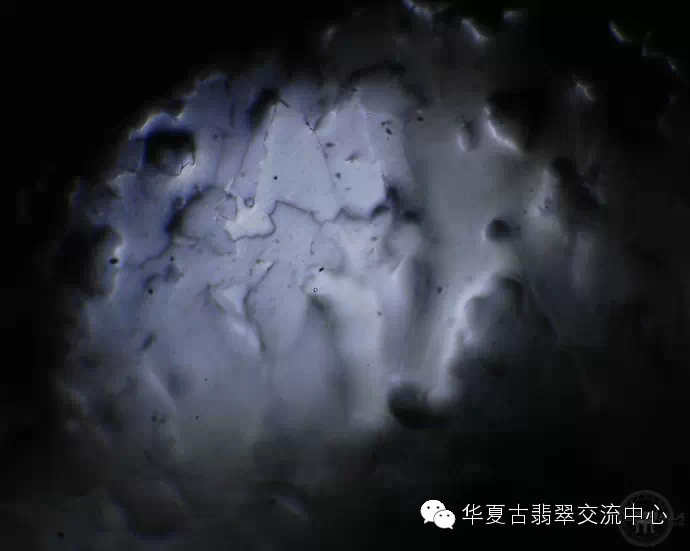

浅表性的沟渠纹，还见金云母颗粒安在
悖论三、颜色和树脂对内部能起作用，对表面反倒不起作用了？
B、B+C学术理论能解释解释上述悖论吗？前述的1到11个测定项目，在理论上本就漏洞百出，在联系实际方面更无建树。是否真理，要靠实践检验。检验对消费者买A货变B货的问题所在，检验对清代老翡翠变B货的问题所在。面对自己的学术理论无法解释上述悖论，就得面壁反思了。
产生沟坑的原因无外乎两种可能，一、化学作用，二物理作用。以化学的原理解释上述沟渠纹，显然行不通。而以物理的原理来解释的话，就得看翡翠的结构和沟坑有无共性的关系。
教科书上，看翡翠结构是将翡翠矿石打磨成薄片再看，这种方法有许多弊端，既缺乏真实感，又打磨掉很多及其宝贵的细微痕迹。不妨先看看一种崭新的图像再说。

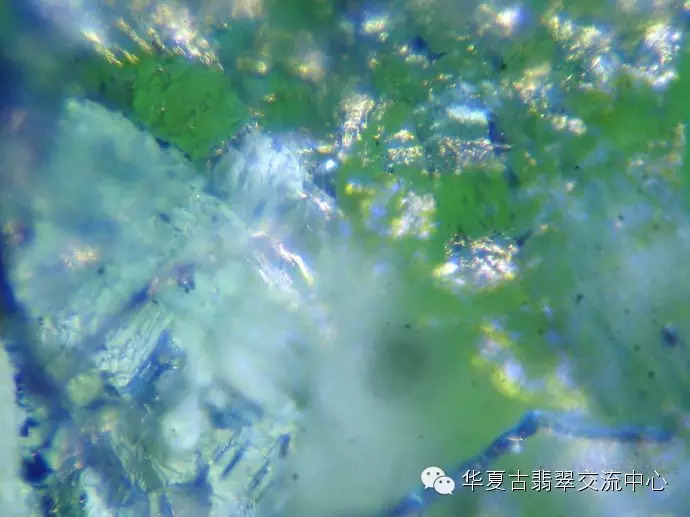

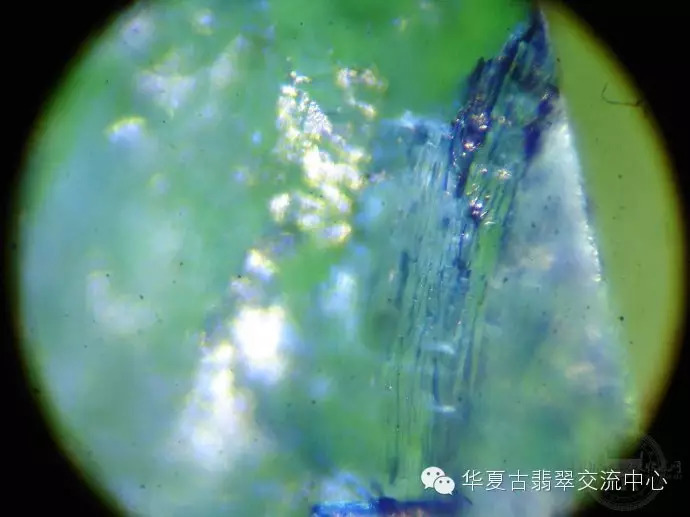

 形状大小、颜色不一的辉石、长石颗粒方向也不一致
 这里是柱状的结构体
 白色绿色、金色晶体各具独立性
 针状晶体自由排列
上述结构图呈现出立体的形态，能帮助我们理解翡翠结构组合的概貌。柱状、粒状镶嵌交织结构的特征在图中表现得很直观。隐晶集合体的细节也得以充分展示。整幅图片的取象范围还不到1mm,其中，针状包裹体的粗细只有2微米左右。有了清晰度，分析结构和沟坑纹的关系就不会茫然。
镶嵌交织结构在翡翠的抛光面会有哪些影响？下面三图是老翡翠的表面图。由于老工艺抛光的缺陷，使得抛光面高低不平。晶体颗粒的镶嵌交织结构显得十分清晰。的高低各不相同。我们知道，钻石晶体各个面的硬度是不一样的，通常是垂直面的硬度大于平行面。翡翠也一样，鉴于翡翠镶嵌交织结构中各个晶格的条纹方向不同，于是就产生翡翠矿石表面乃至产品表面的硬度不一致。在加工工艺精细化的条件下，这种硬度不一致的现象不易被感觉到，而打磨、抛光的工具或技巧劣化的条件下，加上随时间变化产生的内应力变化，就会如上述微观图的表现那样，感觉到高低不一的表面。前面图片有晶体颗粒条纹方向自由排列，必然就产生同一个面上各晶体颗粒软硬不一，打磨、抛光的切削技术，打磨、抛光产生牵引力和高温的综合因素，会改变翡翠的内应力，高低有此产生。这种现象往往因取象时镜头质量、光线角度、照明亮度等条件完美匹配，方能发现，而稍有偏差，就会忽略。
从前面图像，了解到翡翠的结构特性。下面进一步去了解这种特性带来的问题。

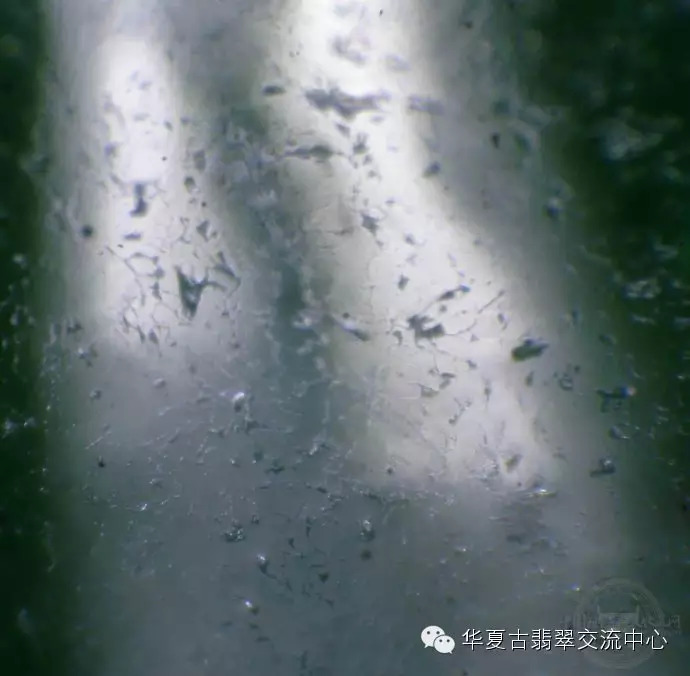

抛光面影响一，高低不平
「该帖子被 古方斋 在 2016-10-11 15:06:46 编辑过」
----签名档 --------------------------------------------------------
德藏收藏网欢迎您！
|
| Posted:2016/10/11 15:01:15 | |
|
